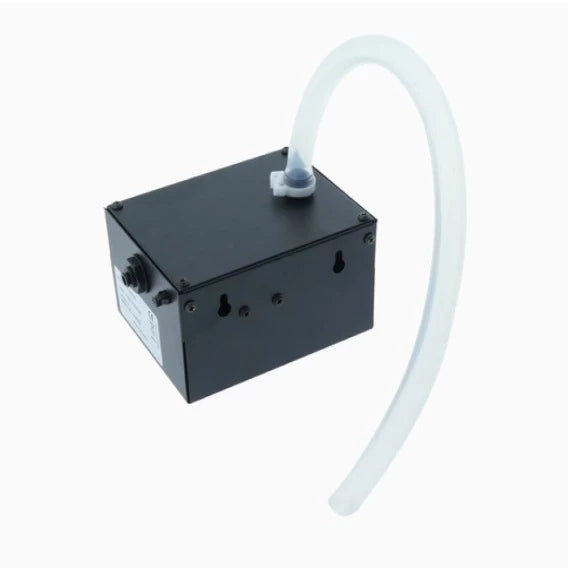

Vattenreservoar pumpkit

Vattenpumpkit för Faber E-Matrix och Dimplex Cassette

Detta vattenpumpkit kan användas för automatiska vattenpåfyllningssystem från Faber och Dimplex. Vid behov kan det även konverteras till manuell påfyllning. För manuell påfyllning bör vattentanken placeras nära och vara lättåtkomlig för regelbunden påfyllning.

Använd endast filtrerat/avkalkat vatten med detta pumpkit. Se till att apparaten står på en plan yta. Observera att ett ljud från pumpen i tysta miljöer är normalt. Vattentanken, vattenbehållaren, locket, tanklocket och luftfiltren bör rengöras veckovis, särskilt i områden med hårt vatten.

Installation av pumpkitet

Välj en lämplig vattentank för installationen. Denna ingår inte. Nedan finns exempel på lämpliga tankstorlekar:

• E-Matrix: cirka 200 ml vatten per timme
• E-Matrix Linear: cirka 400 ml vatten per timme
• Cassette/Mistero 500: cirka 200 ml vatten per timme
• Cassette/Mistero 1000: cirka 400 ml vatten per timme
• e-Slim Linear 1200/450: cirka 400 ml vatten per timme
• e-Slim Linear 1700/450: cirka 600 ml vatten per timme
• e-Slim Linear 2200/450: cirka 800 ml vatten per timme

En 10-liters tank ger följande driftstider:

• E-Matrix: cirka 50 timmar
• E-Matrix Linear: cirka 25 timmar
• CAS500: cirka 50 timmar
• CAS1000: cirka 25 timmar
• e-Slim Linear 1200/450: cirka 25 timmar
• e-Slim Linear 1700/450: cirka 16,5 timmar
• e-Slim Linear 2200/450: cirka 12,5 timmar

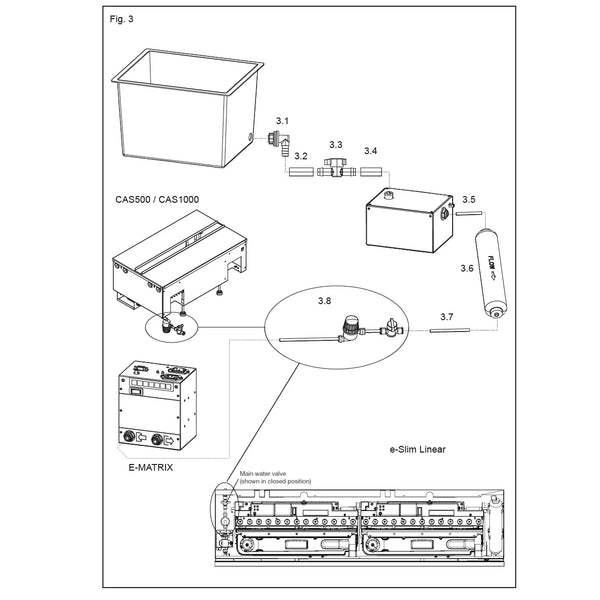

En borr behövs för att göra ett hål i vattentanken (fig. 3.1 i installationsmanualen) för att montera tankanslutningen. Borr eller hålsåg ska ha en diameter på 16–20 mm. Välj en lämplig hålsåg eller borr beroende på materialet i tanken.

Placering av pump och vattentank

Hitta en lämplig plats för pumpboxen och vattentanken som uppfyller följande krav:

• Enkel påfyllning av tanken
• Enkel rengöring av tanken
• Inom 2 meter från produkten
• Enkel åtkomst för framtida service och underhåll av pumpboxen
• Tillräckligt avstånd för att undvika att vattenstänk når elektriska delar

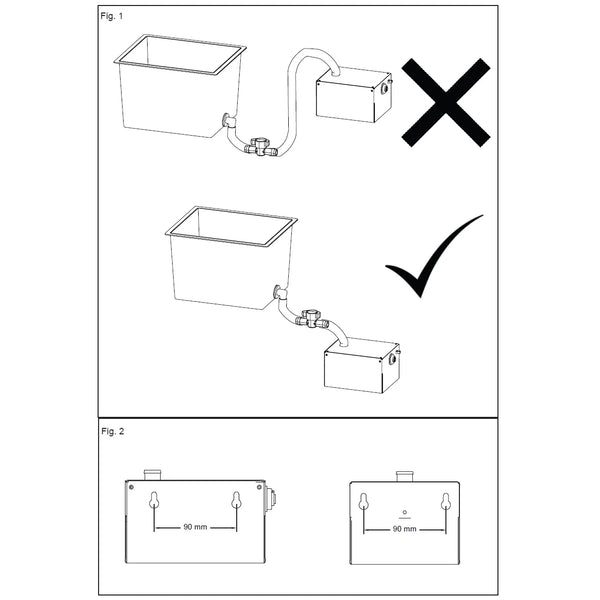

Viktigt: Pumpboxen måste placeras under utloppet från vattentanken (Fig. 1 i installationsmanualen) för att säkerställa att pumpen kan fyllas med vatten. Observera att pumpboxen aldrig får köras utan vattenanslutning. Tanken och pumpen kan placeras maximalt 2 meter under vattennivån i produktens vattenbehållare. Det rekommenderas inte att placera tanken ovanför produkten.

Bygg ett lämpligt stativ för vattentanken och placera pumpboxen under tankens utlopp. Pumpboxen kan placeras på golvet eller monteras med hjälp av hålen på baksidan eller sidan av pumpboxen (Fig. 2 i installationsmanualen). För att använda hålen, skruva i två passande skruvar på monteringsplatsen med ett avstånd på 90 mm. Lämna 5–10 mm av varje skruv synliga och häng pumpboxen på skruvarna.

Läs mer i installationsguiden angående vattenanslutningen till pumpen.
